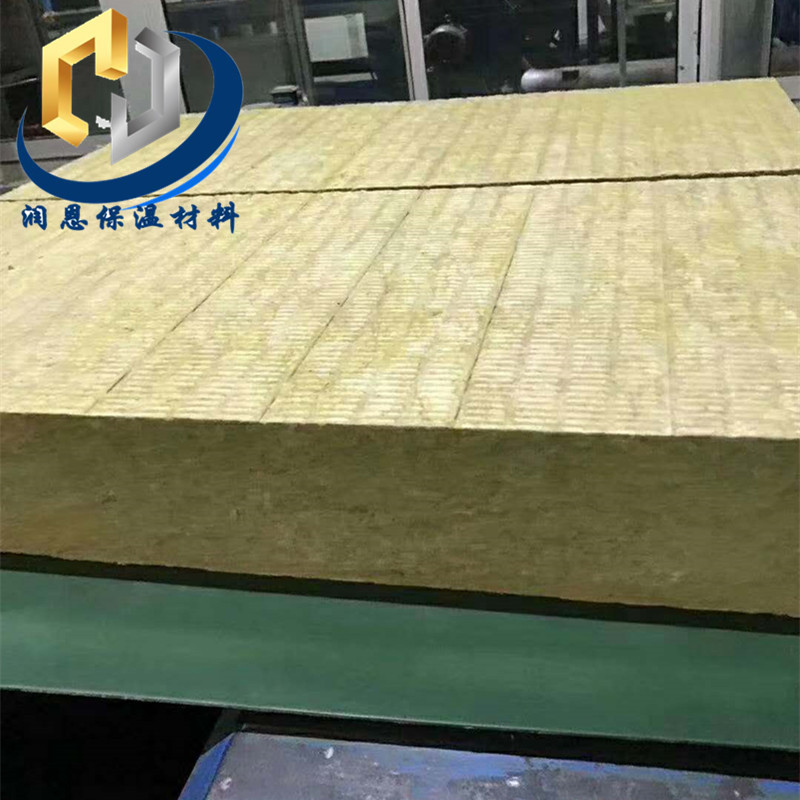

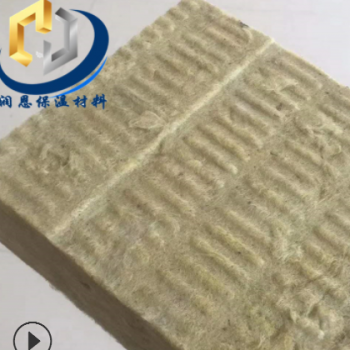

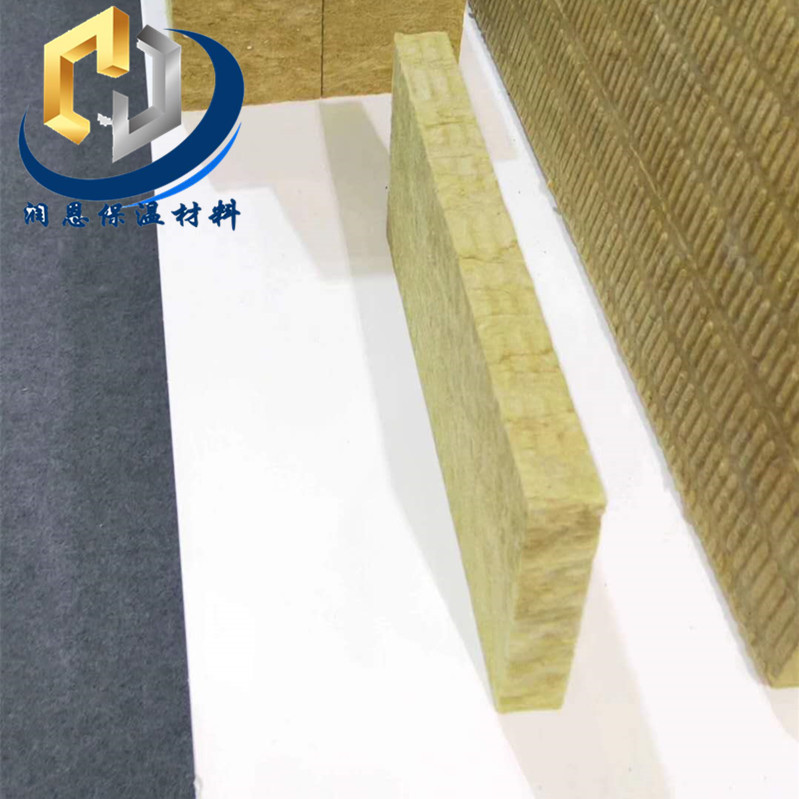

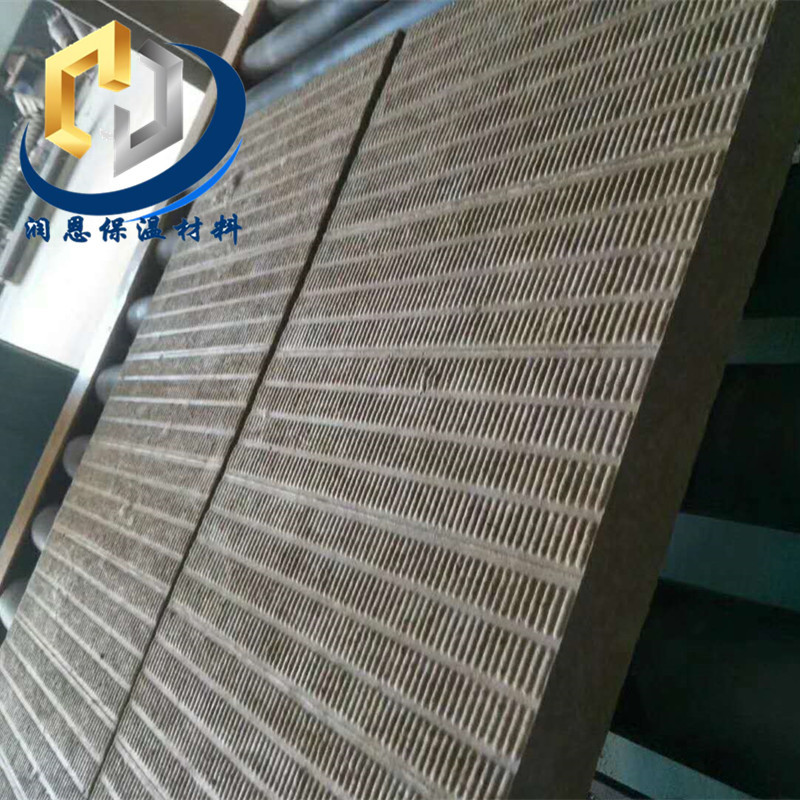

巖棉板(Stone wool board)又稱巖棉保溫裝飾板，是以玄武巖為主要原材料，經高溫熔融加工而成的無機纖維板，1981年6月量試成功巖棉板是一種新型的保溫、隔燃、吸聲材料。
巖棉板經過高溫融熔加工成的人工無機纖維，具有質量輕、導熱系數小、吸熱、不燃的特點，初始研制在建筑中是常見的應用類型多用于工業建筑應符合《建筑絕熱材料的應用類型和基本要求》的規定。
巖棉板技術參數:
|
檢驗項目 |
標準要求 |
測定值 |
|
|
外觀 |
表面平整,無傷痕、污跡、破損 |
表面平整，未見傷痕、污跡、破損 |
|
|
尺 寸 |
長 度 mm |
1200+15 -3 |
1203 |
|
寬 度 mm |
600 |
600 |
|
|
厚 度 mm |
50+5 -3 |
51 |
|
|
密 度 kg/m3 |
------ |
180 |
|
|
渣球含量 % (粒徑大于0.25 mm) |
≤10 |
3.8 |
|
|
燃燒性能 |
A級 |
A級 |
|
|
纖維平均直徑 μm |
≤7.0 |
4.3 |
|
|
導熱系數W/(m ·K) (平均溫度25℃) |
≤0.040 |
0.039 |
|
|
憎水率 % |
≥98.0 |
99.9 |
|
|
抗拉強度 Kpa |
≥7.5 |
15.2 |
|
|
壓縮強度 Kpa (10%變形) |
≥40 |
77.6 |
|
|
酸度系數 |
≥1.6 |
2.0 |
|
巖棉外墻外保溫系統的性能指標應符合表1的要求:
巖棉外墻外保溫系統的性能指標
|
項目 |
單位 |
性能指標 |
試驗方法 |
||
|
耐候性 |
耐候性試驗后外觀 |
- |
不得出現飾面層起泡或剝落、保護層空鼓或脫落等破壞，不得產生滲水裂縫 |
JGJ144附錄A.3 |
|
|
抹面層與保溫層拉伸粘結強度 |
MPa |
不得小于0.01MPa，且破壞部位應位于保溫層內 |
JGJ144附錄A.3 |
||
|
吸水量(浸水1小時) |
g/m2 |
≤1000 |
JGJ144附錄A.6 |
||
|
水蒸氣透過濕流密度 |
g/(m2·h) |
≥1.67 |
JGJ144附錄A.11 |
||
|
耐凍融性能 |
凍融后外觀 |
- |
30次凍融循環后保護層無空鼓、脫落，無滲水裂縫 |
JGJ144附錄A.4 |
|
|
保護層與保溫層拉伸粘結強度 |
MPa |
不得小于0.01MPa，且破壞部位應位于保溫層內 |
JGJ144附錄 |
||
