安徽鷹冠金屬制品有限責(zé)任公司

• 供貨總量 : 不限
• 價格說明 : 議定
• 包裝說明 : 不限
• 物流說明 : 貨運(yùn)及物流
• 交貨說明 : 按訂單

噴塑涂裝中粉末流化不好的主要原因和解決辦法：

1、壓縮空氣壓力不夠，可檢查壓縮空氣供應(yīng)情況，清洗空氣過濾設(shè)備，金屬噴涂加工廠家，適當(dāng)增加壓力；

2、微孔板被堵塞，可檢查微孔板是否被超細(xì)粉或壓縮空氣中的油污、雜質(zhì)所堵塞；

3、粉末長時間存放在供粉桶內(nèi)吸潮，可嘗試加大氣壓長時間對粉末進(jìn)行硫化，帶走水分，必要時用干凈的器具幫助攪拌一下；

4、粉末結(jié)塊，可人工將粉末疏松過篩；

5、硫化床中裝粉太多，可減少床中的裝粉量，粉末量一般加至硫化床體積的三分之二。

噴涂前處理工藝

除油：噴涂前的金屬表面，由于經(jīng)過沖壓、轉(zhuǎn)移等工序，表面形成一層或薄或厚的油污，油污將使金屬與涂層隔離，極大的影響涂層的附著力，在一定條件下就會起泡、開裂、脫落。因此，必須在噴涂前先除去工件表面的油污。

除油原理：工件表面的油污可分為兩類：油脂和礦物油。可分別通過皂化反應(yīng)和乳化作用去除。

表面調(diào)整：工件經(jīng)堿性除由后，表面平整的晶格結(jié)構(gòu)受到破壞，大部分活潑晶核被堿液覆蓋了一層氫氧化物或氧化物薄膜，使表面反應(yīng)的自由能降低，導(dǎo)致后續(xù)磷化處理時磷化膜的生成速度變慢且磷化膜粗糙不均。

目的：去除工件表面氫氧化物或氧化物薄膜，使磷化膜結(jié)晶細(xì)致均勻，且大幅提高磷化速度常用表調(diào)劑：弱酸溶液，膠體鈦。

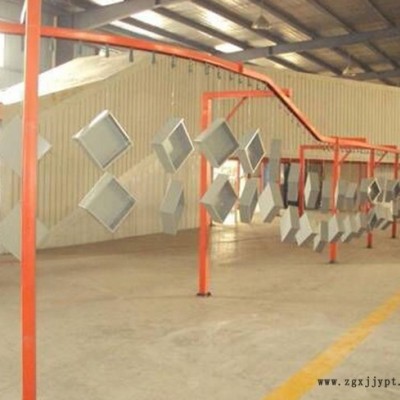

靜電噴塑加工過程的注意事項(xiàng)

工件的厚度直接決定整個靜電噴塑的固化時間和涂層的厚度，而粉末的涂料屬于熱且不良的導(dǎo)體，在近固化的時候，熱量的傳遞的方式上為涂層和金屬，而進(jìn)行冷卻的時候，熱量在傳遞的方式上正好相反，是金屬和涂層，如果工件在厚度上比較大的話，那么涂層在散熱上會變慢，所以如果工件自身比較厚的話，那么工件和涂層之間的熱膨脹系數(shù)會相差較多，兩者在膨脹的幅度上也會相差很多，所以會出現(xiàn)比較大的應(yīng)力，導(dǎo)致兩者之間的結(jié)合力降低，主要的是漆膜也會變脆很多。

如果出現(xiàn)上訴現(xiàn)象的話，那么工件在進(jìn)行固化之后，不適合快速的進(jìn)行冷卻，應(yīng)該是緩慢的對其進(jìn)行降溫處理，避免出現(xiàn)較大的應(yīng)力現(xiàn)象。其實(shí)適當(dāng)?shù)膶⑼繉釉诤穸壬咸嵘脑挘脖容^有助于降低在冷卻的過程中可能出現(xiàn)的應(yīng)力。但是在對涂層的厚度增加之后，因?yàn)橥苛蠈儆跓岬牟涣紝?dǎo)體，那么熱量在傳遞的速度上肯定會出現(xiàn)明顯的降低，而熱量從涂層的外表面到達(dá)涂層的內(nèi)表面在時間上會很長，那么涂層的內(nèi)外表面會出現(xiàn)不同步的現(xiàn)象，所以固化在時間上還是需要適當(dāng)?shù)奶嵘?/p>
