| 摩擦系數 | 0.1 |
|---|---|
| 磨損量 | 0.1 |
| 管道厚度 | 10-30 |
| 管道口徑 | dn65-4500 |
| 材質 | 碳鋼，聚四氟乙烯 |
| 使用溫度范圍（℃） | 500 |
| 適用流體 | 管道 |
| 品牌 | 昌盛 |
| 型號 | PTFE |

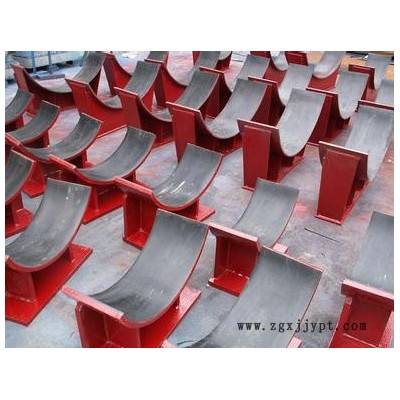

聚四氟乙烯滑動支座的摩擦副采用復合聚四氟乙烯板與鏡面不銹鋼材料，具有摩擦系數極低、自潤滑免維護、適應性強、耐摩擦高壽命、高承載等特點。 支座除裝置支撐重量、限制位控件振動、減少
推力等作用外，具有結構簡單、承載力大，適應性強、使用壽命長，價格底廉等優點。
2適用范圍：
適用于傳輸各類介質（汽、水、氣、油等）的有熱位移設計的各種管道、容器、設備等支架座。支座按管道布置方式分為水平管式、立管式及彎管式三大類；
1.2.2支座按運行使用溫度分為熱管道、常溫管道和冷管道三大類；
1.2.3支座適用管道外徑Dn25～Dn4000mm，熱溫度0℃～560℃，冷溫度0℃～－200℃，軸向位移0～400mm，徑向位移0～200mm，荷載范圍0～3350KN。
3分類
按荷載分為三個等級：特輕級（Q）、中級、特重級（Z）。在每一個荷載等級中，包含軸向滑動、雙向滑動、導向滑動、雙導向滑動四種結構類型。本產品可應用于水平管道、垂直管道、彎頭、三通四種管道。本產品適用管道通徑：DN25~DN4000本產品設計垂直載荷：630N~3250000N本產品設計位移按軸向位移分50、100、200、400四檔。
4優點
本產品實用新型屬于熱力管道的管路附件，其在支架底部固定聯接鏡面不銹鋼上滑板構成管托部，若干個圓形或其它形狀的填充聚四氟乙烯復合夾層滑動板片分別裝入限位固定板的相應孔中，與上部的鏡面不銹鋼上滑板偶對形成新型滑動摩擦副。本實用新型結構設計簡單合理，安全可靠性提高，采用多位嵌入式固定結構和填充聚四氟乙烯夾層復合滑動板片使其具有良好的使用效果，并可降低熱力管線等工程的造價。
5說明：
支座裝置除支撐重量、限制（或引導）位移、控制振（晃）動、減少推力等作用外，并具有結構簡單、承載力大、適應性強、使用壽命長、價格低廉等優點。
