| 類型 | 副牌料 |
|---|---|
| 牌號 | 樹脂副牌 |
| 銷售方式 | 品牌經銷 |

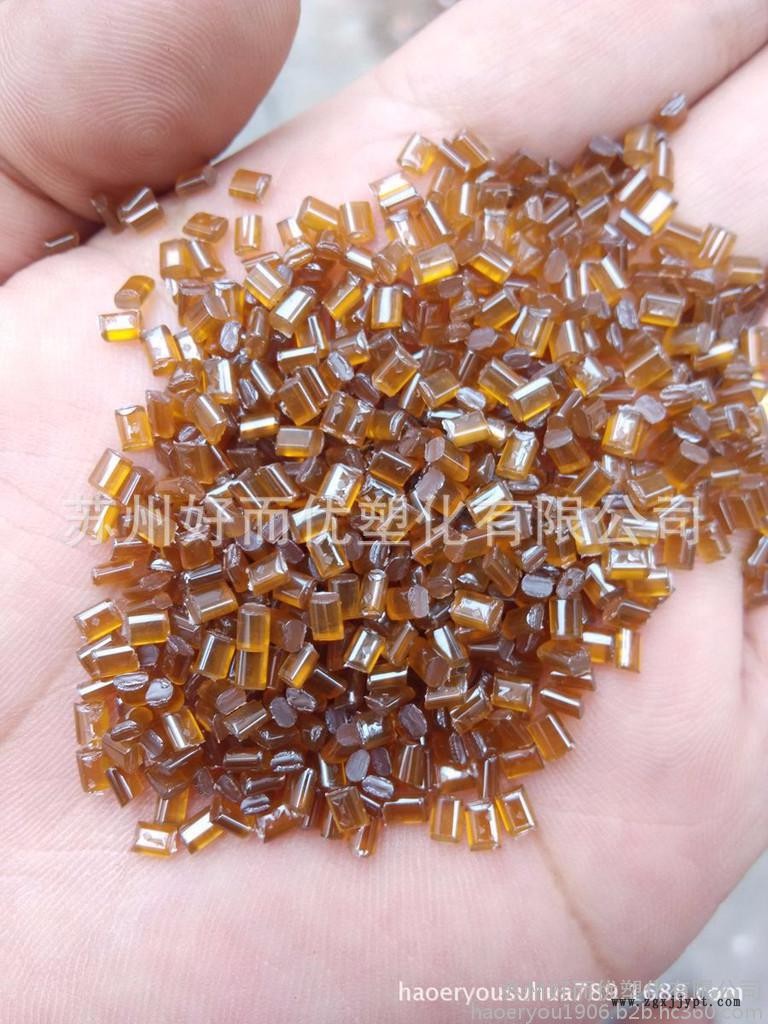

| 顏色 | 棕色 |
| 用途級別 | 電子電器部件,家電部件,汽車部件 |
| 品牌 | 雪佛龍菲利普斯 |
| 廠家(產地) | 雪佛龍菲利普斯 |
| 加工級別 | 拉絲級,注塑級 |
| 特性級別 | 耐低溫,耐高溫,耐候,耐老化,耐水解 |
| 規格級別 | 注塑級 |
(溫馨提示：因塑料行情每天都會有變更，頁面上有些報價可能會與當天實際報價有所差異，僅供參考！價格以當天市場行情為準，歡迎來電咨詢:18551114352/QQ：357201478)
聚苯硫醚，全稱為聚亞苯基硫醚，英文名稱為Polyphenylene sulfide,簡稱PPS。PPS的分子結構比較簡單，分子主鏈由苯環和硫原子交替排列，大量的苯環賦予PPS以剛性，大量的硫醚鍵又提供柔順性。它具有硬而脆、結晶度高、難燃、熱穩定性好、機械強度較高、電性能優良等優點。
PPS是結晶型(結晶度55%-65%)的高剛性白色粉末聚合物，耐熱性高（連續使用溫度達240度）、機械強度、剛性、難燃性、耐化學藥品性，電氣特性、尺寸穩定性都優良的樹脂，耐磨、抗蠕變性優，阻燃性優（達UL94V-0），高溫、高濕下仍保持良好的電性能。流動性好，易成型，成型時幾乎沒有縮孔凹斑。與各種無機填料有良好的親和性。若提高其物理機械性能和耐熱性，增強材料有玻璃纖維、碳纖維、聚芳酰胺纖維、金屬纖維等，以玻璃纖維為主。無機填充料有滑石粉、高嶺土、碳酸鈣、二氧化硅、二硫化鉬等。
PPS/PTFE,PPS/PA,PPS/PPO,等合金已商品化，PPS/PTFE合金改進了PPS的脆性，潤滑性和耐腐蝕性，PPS/PA合金為高韌性合金。
玻纖增強PPS具有優異的熱穩定性、耐磨性、抗蠕變性、在寬范圍（溫度、濕度、頻率）內有極佳的機械性能和電性能，介電量數小、介電損耗低。
2PPS樹脂物性表
| 性能項目 | 試驗條件[狀態] | 測試方法 | 測試數據 | 數據單位 | |
| 物理性能 | 密度 |
| ISO 1183 | 1.34 | g/cm3; |
| 收縮率 | 橫向流量: 3.00 mm | Internal Method | 1.9 | % | |
| 流量: 3.00 mm | Internal Method | 1.4 | % | ||
| 吸水率 | 23℃, 24 hr | ISO 62 | 0.020 | % | |
| Flow Length | 320℃, 1.00 mm |
| 200 | mm | |
| 機械性能 | 拉伸應力 | 屈服, 23℃ | ISO 527-2 | 85.0 | MPa |
| 拉伸應變 | 斷裂, 23℃ | ISO 527-2 | 8.0 | % | |
| 彎曲模量 | 23℃ | ISO 178 | 3900 | MPa | |
| 彎曲強度 | 23℃ | ISO 178 | 140 | MPa | |
| 簡支梁缺口沖擊強度 | 23℃ | ISO 179 | 4.0 | kJ/m2; | |
| 簡支梁缺口沖擊強度 | 23℃ | ISO 179 | 50 | kJ/m2; | |
| 熱性能 | 熱變形溫度 | 1.8 MPa, 未退火 | ISO 75-2/A | 105 | ℃ |
| 熔融溫度 |
| ISO 11357-3 | 278 | ℃ | |
| 線形膨脹系數 | 流動 | ISO 11359-2 | 0.000062 | cm/cm/℃ | |
| 橫向 | ISO 11359-2 | 0.000066 | cm/cm/℃ | ||
| UL 阻燃等級 |
| UL 94 | V-0 |
| |
| 電氣性能 | 體積電阻率 |
| IEC 60093 | 1.0E+16 | ohm·cm |
| 相對電容率 | 1 MHz | IEC 60250 | 3.50 |
| |
| 耗散因數 | 1 MHz | IEC 60250 | 0.0010 |
| |
| 耐電強度 |
| IEC 60243-1 | 30 | kV/mm | |
4
5聚苯硫醚性能
性能卓越
與大多數聚合物不同，PPS由于吸水率極低，因此能夠直接進行熱成型而無需預干燥。與其他類似的工程樹脂相比，PPS的密度更小，這意味著其單位體積成本更低。例如含氟聚合物密度達到1.8～1.9，而純PPS和抗沖擊改性PPS的密度分別為1.35和1.24。
標準級別的PPS具有阻燃性，其阻燃級別為UL94V-0級，通常在燃燒時只釋放出少量的煙。又由于PPS的抗蠕變性強和熱膨脹系數低，因此PPS在應用過程中具有優良的尺寸穩定性。
PPS還具有很強的耐化學溶劑（包括酸、堿、漂白劑、汽車冷凍液等）性和優良的耐水解性能。例如，經過持續5000h浸漬試驗，表明PPS在不同油料中具有很高的穩定性。PPS能夠使用常規方法進行殺菌消毒，可以承受1000℃水蒸氣循環消毒和劑量達到1500kGy的輻射消毒，比大多數材料具有更強的耐受力。不同級別與食物接觸的PPS都符合FDA（美國食品**監督管理局）的規定，與水接觸的PPS符合USPClass VI的要求。
熱成型級PPS除具有良好的耐熱性和耐化學品性能以外，還具有較低的負荷蠕變性、高強度重量比以及優良的耐磨性。該樹脂由線性PPS構成，在分子量高的情況下具有較好的熔體彈性。具有支鏈的PPS往往呈脆性，而線性PPS具有更好的染色性、強度、韌性和純度，更容易擠出成型為片材或卷材。從熱量觀點來看，線性PPS也優于其他一些相關的工程樹脂。例如，線性PPS的熔融溫度為285℃，能夠短時間承受270℃的高溫。
應用廣泛
目前，PPS已有多種類型可供加工商選擇，片材和卷材級PPS有純凈、玻纖增強以及抗沖擊改性幾種類型，其厚度從0.01～0.25in(lin=25.4mm)不等，寬度最高可達50in。用純PPS能夠制成尺寸更大的制件，如5ft×9ft（1ft=30.48cm）的PPS板已經面世。PPS片材能夠同聚酯復合并用玻纖進行增強，如玻纖增強的PPS片材已經能夠制成6in深的制件，而且提高了制件質量的均一性。另外，運用焊接棒可以將PPS進行焊接以制成箱體或其他制件。2004年初，PPS開始被制成片材和卷材，從此打開了在化學、航空航天、交通和食品等領域的應用之門。
PPS對多種化學品具有良好的惰性，因此能代替含氟聚合物而應用于化學容器的生產。例如，用PPS制作大型鋼儲罐內襯已成為市場的一種發展趨勢，纖維的加入使PPS能夠和鋼殼體內表面更好的結合，整個PPS襯里都能夠進行熱成型。
在航天領域，PPS可以用于飛機內窗框的制作。如果采用注塑成型工藝，在成型過程中形成的接縫容易導致制件力學性能的下降。熱成型技術的應用能夠使成型制件更大更薄，并且不會影響制件的力學性能。在飛機中的另一項應用是采用熱成型級、填充30%玻纖的PPS板材以制造頂端儲藏箱，該裝置的一般尺寸為20in×30in×6in。熱成型控制面板采用15%玻纖增強的PPS以抵抗在集成裝置中產生的熱量。
火車和汽車制造商也在考慮選用PPS板材制造內壁和門。因為在這類應用中，要求材料必須具備高耐熱性并具有極低的發煙量，并且大型、薄壁制品難以通過注塑成型進行生產。因此，熱成型級PPS板材便成為此應用領域的新選擇。
熱成型級PPS也經常代替鋁或不銹鋼用于制造烤箱的托盤。例如尺寸為20in×30in×1.5in并帶有翻卷邊結構的PPS托盤能夠代替需要定期修整表面以去除毛邊的不銹鋼托盤來烘烤食物，并且使用這種PPS托盤不需要再對其表面進行重新修整。
