| 材質 | 304SS |
|---|---|
| 連接形式 | 焊接 |
| 結構形式 | 固定球球閥 |
| 公稱通徑 | 320（mm） |
| 適用介質 | 各種高腐蝕化學介質 |
| 壓力環境 | 高壓 |
| 工作溫度 | 高溫 |
| 標準 | 國標 |
| 流動方向 | 單向 |
| 驅動方式 | 手動 |
| 零部件及配件 | 配件 |
| 用途 | 截止 |
| 類型(通道位置) | 直通式 |
| 作用對象 | 天然氣 |
| 品牌 | 良宇 |
| 型號 | Q61 |
【請客戶在下單或者購買之前】
【請先通過貿易通跟我們的業務員溝通或者來電咨詢】
（1）價格問題：價格以本公司實際報價為準！
（2）產品問題：所有商品我們公司在發貨之前都進行嚴格質檢，確保無任何問題才發貨！
（3）產品圖片：圖片均100%實物拍攝，但由于光線及顯示器等原因會有輕微的色差，請諒解
（4）產品屬性：下單之前或者購買之前請咨詢您需要的商品型號、規格尺寸等，以便確認你所需的產品是否有貨.
高壓球閥
一、產品[高壓對焊球閥]的詳細資料：

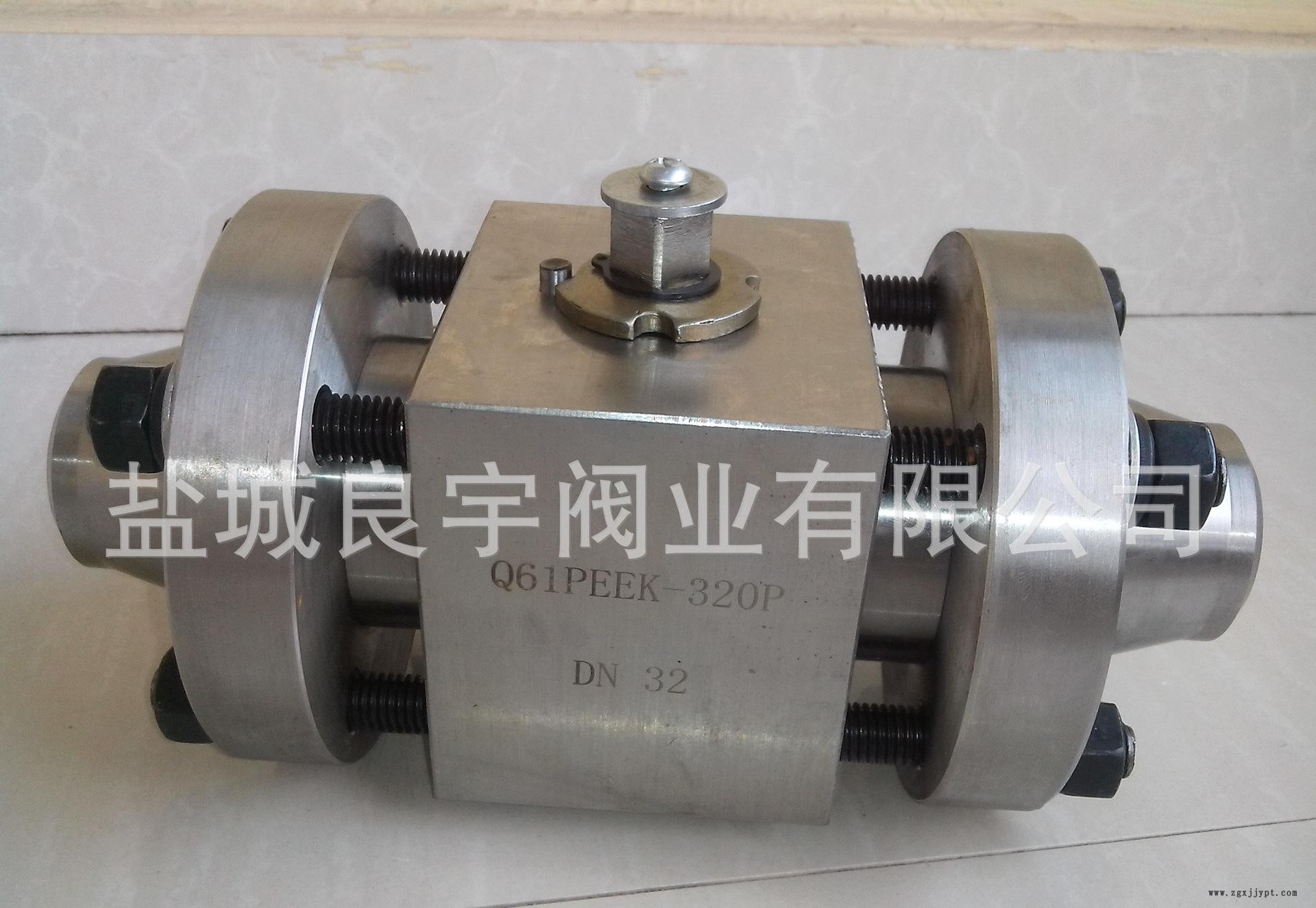

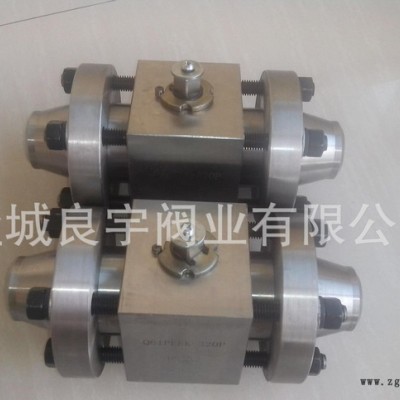

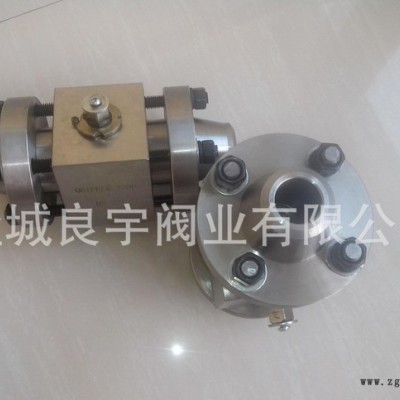

產品名稱：高壓對焊球閥
產品特點：應用規范公稱壓力：16-32MPa 適用溫度：-20～232℃～350℃ 焊接類型：對焊（BW）、承插焊（SW）高壓對焊球閥,對焊球閥,高壓球閥。
二、高壓對焊球閥主要尺寸：
型號 | 公稱通徑 | 尺寸（mm） | |||||
L | L1 | D | D1 | H | L0 | ||
Q61F N-160 | 10 | 150 | 60 | 90 | 18 | 68 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 985 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 220 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
型號 | 公稱通徑 | 尺寸（mm） | 氣動裝置 | |||||
L | L1 | D | D1 | H | L0 | |||
Q661F N-160 | 10 | 150 | 60 | 90 | 18 | 211 | 255 | QD60 |
15 | 170 | 70 | 100 | 23 | 293 | 348 | QD100 | |
20 | 191 | 81 | 110 | 29 | 297 | 348 | QD100 | |
25 | 205 | 95 | 115 | 36 | 303 | 348 | QD100 | |
32 | 230 | 110 | 150 | 43 | 456 | 520 | QD150 | |
40 | 260 | 120 | 170 | 49 | 463 | 520 | QD150 | |
50 | 330 | 140 | 200 | 61 | 478 | 520 | QD150 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | - | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | - | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | - | |
三、主要零件材料：
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | Q61N-16/320C | A105、45 | 1Cr18/1Cr18Ni9Ti | 鑄鐵WCB | 聚四氟乙稀PEEK增強聚四氟乙烯 | 聚四氟乙烯PEEK |
硝酸類 | Q61N-16/320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
醋酸類 | Q61N-16/320R | 316/1Cr18Ni12Mo2TI | 316/Cr18Ni12Mo2Ti |
四、國標主要尺寸：
公稱通徑DN（mm） | Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
管螺紋 | 尺寸（mm） | 管螺紋 | 尺寸（mm） | ||||||||
d | L | H | W | E | H | W | SW | L | |||
5 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 11/4 | 115 | 300 | 70 | 120 |
40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 11/2 | 120 | 300 | 80 | 130 |
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
