| 工作原理 | 蒸汽加熱，熱風循環， |
|---|---|
| 干燥量 | 208L油桶16只 |
| 材質 | 不銹鋼，鍍鋅 |
| 產地 | 南京 |
| 產品認證 | ISO9001 |
| 傳熱面積 | 20m2 |
| 風量 | 4500 |
| 功率 | 8KW |
| 類型 | 箱式 |
| 認證 | ISO9001 |
| 適用物料 | 桶裝添加劑，桶裝樹脂，桶裝油脂 |
| 售后服務 | 保修一年 |
| 外形尺寸 | 3800X2100X3300 |
| 溫度范圍 | 40--150 |
| 銷售方式 | 品牌經銷 |
| 應用領域 | 食品，潤滑油，涂料，油漆 |
| 占地面積 | 10m2 |
| 重量 | 5400 |
| 主要用途 | 添加劑融化，樹脂加熱保溫 |
| 執行質量標準 | 國標 |
| 貿易屬性 | 內貿 |
| 操作方式 | 自動 |
| 發貨期限 | 10天 |
| 品牌 | 蘇騰陽 |
| 型號 | 16桶 |
| 打樣周期 | 6-7天 |
油桶加熱器配置參數
一． 加熱器工作原理簡介：
該加熱器熱空氣循環系統采用立式電機水平循環送風方式，熱風循環均勻高效。風源由循環送風電機帶動風輪經由散熱器，而將熱風送出，再經由風道至烘箱內室，再將使用后的空氣吸入風道成為風源再度循環加熱使用，確保室內溫度均勻性。當因開關門動作引起溫度值發生擺動，可介此送風循環系統迅速恢復操作狀態溫度值。該加熱箱由用戶提供蒸汽經過電磁閥進入到箱內散熱器進行循環，由電磁閥和智能型數字溫控儀傳遞信號來控制，從而達到所設定的溫度。
二. 加熱器耐用性較強：
由于不銹鋼蒸汽散熱器被密封在箱體內，與外界空氣接觸面小，從而散熱器的使用壽命增長，該加熱箱的內壁板外壁板材質均為SS304不銹鋼，不易被氧化腐蝕。加熱箱為內熱循環，循環風機的風量大風壓強勁，因此加熱物件受熱比較均勻。加熱時底板后部有接油槽，預防物料在加熱過程中不慎益處，通過集油槽收集后通過低點的管道流向加熱箱外，便于收集或清掃。該設備在電氣控制安全可靠：結構合理，在加熱箱的正面一側裝有防爆型電氣控制箱，內有自動控溫電器元件，并裝有油桶保護器，風機連接電纜為阻燃型電纜，功能全，操作簡單，維修調整方便，噪音小，可靠性高，成本低，能耗少，生產效率高。在的加熱箱后部焊有垂直爬梯，離地面高度2.0米處裝有防護籠，便于安裝及維修人員安全到達設備頂部。設備頂部四周焊有安全護欄高度1070mm,使得操作人員在頂部檢修或安裝時安全生產。
三．加熱器外觀結構形式：

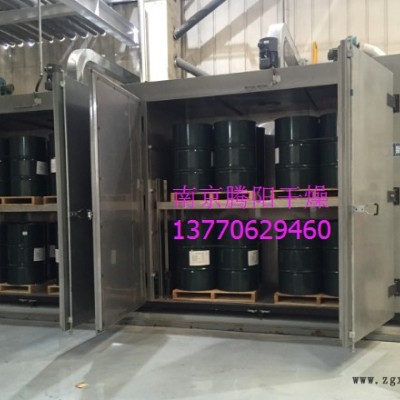

該加熱箱共為獨立加熱箱，加熱箱的外形四周多設有80mm厚度的保溫層，正面開門，且為單面雙開式。蒸汽的加熱系統為獨立控制，電器操作為一拖二控制方式，（即二臺加熱箱的溫控系統裝在一臺控制箱內），蒸汽管道貼在加熱箱的背面。(此配置報價不含管道保溫)
四．配置數據及品牌
| 名稱 | 單位 | 規格型號或數量、要求 |
| 位 號 |
| X-150/152 |
| 需求數量 | 臺 | 2 |
| 整體式加熱箱 |
| 8桶規格 |
| 操作方式 |
| 間 斷 |
| 安裝位置 |
| 室 外 |
| 設備材質 |
| SS304 |
| 加熱介質 |
| 蒸 汽 |
| 設備形式 |
| 雙層烘架式 |
| 盤管內操作壓力 | MPaG | 0.9 MPaG |
| 加熱介質溫度 | ℃ | ≦178 |
| 工作室內操作溫度 | ℃ | 50—120度可調節 |
| 加熱時間 | h | 8（可時間設定） |
| 規格尺寸 | 箱體外形 | 2260×1900×4200mm （寬×深×高）（箱體含欄桿） |
| 內工作室 | 1700×1600×2700mm （寬×深×高） | |
| 油桶尺寸 | mm | ≌ ￠600×900 |
| 拍子尺寸 | mm | 1200×1200×120mm共二只 |
| 可放拍子數量 | 個 | 2 |
| 可放層數 | 層 | 2 |
| 共放油桶數量 | 只 | 8（4桶×1盤×2層） |
| 底板每平米承重 | t | 1.5t/m2 |
| 貨架凈尺寸
| mm | 1500×1000×1600 mm=1件 50×100×3不銹鋼304矩形管 （寬×深×高） |
| 內部加強筋 | m | 5#號角鋼.40×80矩形鋼 |
| 底部加強筋和板材 | m | 8#號槽鋼. 2.0mm不銹鋼板 |
| 頂部加強筋 | m | 8#號槽鋼.方鋼 |
| 導風道材料 | mm | SS304 $1.2mm |
| 對流壁調風材料 | mm | SS304 $1.0mm |
| 箱體外壁板 | mm | SS304 $1.5mm |
| 箱體內外壁平整度 | mm | 5/1000 |
| 四周護欄 |
| 1寸圓焊管涂黃色漆 ￠32￠26鍍鋅焊管40×60角鋼 |
| 爬梯護籠 |
| 50×4扁鋼 |
| 箱體門 | ? | 集裝箱門鎖單面雙開式 |
| 保溫層 | 80mm | 優質高密度超細玻璃纖維巖棉 |
| 設備可裝容量 | 桶 | 8桶 （￠600×900mm） |
| 設備共計門數 | 扇 | 2 |
| 箱體外壁 |
| 拉絲拋光處理 |
| 密封件 | ? | 耐高溫石棉繩密封條 |
| 箱內加熱器 | ? | 不銹鋼蒸汽散熱器 |
| 加熱介質 |
| 蒸汽用戶提供 |
| 散熱器組數 | 片 | 2 |
| 箱內加熱器散熱面積 | ㎡? | 28㎡ |
| 內循環風機 | KW | 防爆型3 kw=1臺 |
| 循環風量 | m3/h | ≌9600--11000 |
| 控制溫度精度 | ℃ | ±1 |
| 溫度均勻性 | ℃ | ±3 |
| 熱風循環 | 方式 | 加熱室內加風道實現空氣強制對流 |
| 設備重量 | 噸? | ≌2.9 |
| 底板接油槽和集油坑 |
| 100×80×1500 mm （寬×深×長） |
| 進出風口尺寸 | mm | 150×150 |
| 防爆電控箱 （實現加熱恒溫自動控制.） | 臺 | 鎮江華陽機電制造有限公司 |
| 加熱箱內烘架 | 套 | 1套 50×100mm矩形管焊制 |
| 電纜 |
| 江蘇上上電纜集團公司 |
| 線槽 |
| 鍍鋅100×40鎮江宇天電纜橋架有限公司 |
| 接觸器 斷路器 |
| 施耐德 |
| PT100溫度傳感器 |
| 日本橫河 |
| 抽風風機 |
| 格林瀚克通風設備昆山有限公司 防爆型0．37KW |
| 蒸汽管道 |
| 馬鋼DN25無縫管 |
| 管道連接法蘭 |
| ASME B16.5 |
| 電磁閥 |
| 德國海隆 |
| 截止閥.球閥 |
| 浙江超達閥門 |
| 加熱箱生產方式 | 按整機生產和運輸（運輸超高部分配件現場安裝）現場吊裝.到貨吊裝費用由需方承擔 | |
| 蒸汽管路說明 | 蒸汽的管道口徑為DN25，裝有電器設備的開和關來控制設定的溫度，且能保持恒溫，進汽管道分為自動控制和旁路手動控制二路，便于維護時不 影響設備正常使用。 | |
| 備注：1. 根據要求，箱體開門方式為單面雙開，集裝箱門鎖式,開門角度為180° ，開門后可以采用懸掛鏈勾住門，防止門的自動關閉。 | ||
| 2. 加熱箱實現數字化控制溫度，可自動切斷熱源保持設定溫度，避免超溫，在防爆電器控制箱預留好各個功能接線端子，供使用方與DCS通訊。 | ||
| 3. 加熱箱門的開關與強制冷卻抽風風機、加熱源控制為聯鎖控制。 | ||
| 4. 蒸汽加熱閥組的安裝高度離地面約1300mm左右，方便日常維護。 | ||
| 5. 電氣及儀表設備和風機的防爆等級不低于IIBT4 | ||

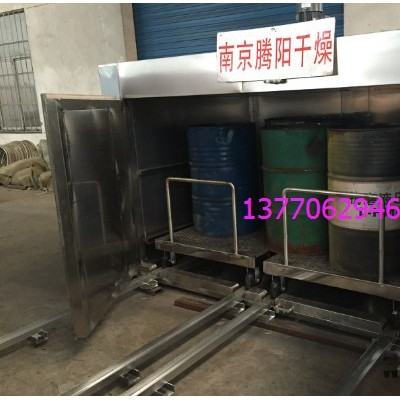

| 6. 加熱箱的內外材質均為SS304不銹鋼，頂部護欄和爬梯為碳鋼再油漆處理，蒸汽管道也為碳鋼材質。 (非標型) 一．加熱烤箱工作原理簡介： 二.加熱烤箱耐用性較強： 由于散熱器被密封在箱體內，與外界空氣接觸面小，因此箱內鍍鋅板不易被氧化腐蝕。而且內熱循環：烘烤物件受熱均勻。加熱時底部有接油槽和接油坑，預防物料不慎益處。該設備在電氣控制安全：結構合理，有效工作面積大，叉車上下料方便，功能全，操作簡單，維修調整方便，噪音小，可靠性高，成本低，能耗少，生產效率高。在設備的后部焊有垂直爬梯，便于安裝及維修人員到達設備頂部。設備頂部四周焊有安全護欄高度1000mm,確保安全生產。 三．加熱箱外觀結構形式： 該加熱箱為正面雙開門，后背設有導熱油加熱管道系統，頂部有循環風機。加熱箱內部有烘架，分為二層，每層可以放4個拍子，整個加熱箱共計放8個拍子，每只拍子可以放6只桶，拍子尺寸為1300*1900，共計可放48桶。 四．配置數據及品牌 供應化工原材料烘箱 化工原材料油桶固化烘箱 用于重載產品，化工原料、工業原料桶、植物油、樹脂的固化進行解凍加熱，一般一桶為200KG左右，產品設備設計，有4桶，6桶，8桶。一般的化學液體原料在溫度較低的季節里，容易凝固。在生產過程中無法將原料快速從盛桶中取出，從而使大多數企業將原料桶放入普通烘箱里進行預熱。普通烘箱只能做到表面預熱，解決不了徹底預熱的效果，我南京騰陽推出的油桶專用烘箱。大大減少了用戶在原料進入生產中所帶來的溶解煩惱。廠家咨詢熱線：Q1404839976【擅長非標加工定制各行業烘箱 高溫烘箱 流水線烘箱 工業烘房等等電熱設備】 供應化工原材料烘箱 化工原材料油桶固化烘箱 1.型號：ZS881-7TC型臺車系列 2.烘烤區尺寸(毫米)：深1600×寬1800×高1800 可定制尺寸 3.溫度范圍：RT~300℃任意調節恒溫（其它高溫按需定制400℃，500℃） 4.加熱功率:33KW 5.電源:可提供各國電源如110V/220V/380V/415V/440V…(50/60 Hz) 6.溫度波動度：±1℃ 7.溫度均勻度：空載±2%℃ 8.升溫速度：RT~100℃在20分種以內 9.內膛材質：不銹鋼板，外殼材質：A3鋼板 10.發熱器：護套式電加熱管 11.安全裝置：超溫保護裝置、電機過熱電流保護、相序保護、泄壓防爆門等 12.溫度控制：SSR（SCR）接點方式輸出，自動PID控制,LED數字顯示 13.熱風系統：采用特制耐高溫防爆型長軸馬達及強力多翼式風葉，強力吸風循環機構可得到均勻分布溫度，安靜低噪音，節能。 14.標準配件：恒溫定時器、智能溫度控制器 15.選購品：溫度記錄儀、可編程溫度控制器、載物網版、不銹鋼沖孔盤、推車、電磁門扣、觀察視窗、馬達轉速調節器、三色報警、測溫孔、PLC控制、觸摸屏控制 16.其它規格：南京騰陽可根據客戶要求承接設計制造各種防爆烘箱 17.售后服務：保修1年 | ||
