| 廠家(產地) | 寧波韓華 |
|---|---|
| 牌號 | HG-700 |
| 銷售方式 | 品牌經銷 |
| 類型 | 標準料 |
| 寧波韓華 HG-700 | PVC HG-700 | |
產品說明 | 聚氯乙烯（PVC） |
用途 | 管件，電線外皮，手袋 |
特性 | 穩定性，遷移性 |
形式 | 粒子 |
加工方法 | 注塑成型 |
部件標識代碼 (ISO 11469) | >PVC< |
樹脂ID (ISO 1043) | PVC HG-700 |
聚氯乙烯，英文簡稱PVC(Polyvinyl chloride)，是氯乙烯單體(vinyl chloride monomer, 簡稱VCM)在過氧化物、偶氮化合物等引發劑;或在光、熱作用下按自由基聚合反應機理聚合而成的聚合物。氯乙烯均聚物和氯乙烯共聚物統稱之為氯乙烯樹脂。
PVC為無定形結構的白色粉末，支化度較小，相對密度1.4左右，玻璃化溫度77~90℃，170℃左右開始分解，對光和熱的穩定性差，在100℃以上或經長時間陽光曝曬**會分解而產生**，并進一步自動催化分解，引起變色，物理機械性能也迅速下降，在實際應用中必須加入穩定劑以提高對熱和光的穩定性。
工業生產的PVC分子量一般在5萬~11萬范圍內，具有較大的多分散性，分子量隨聚合溫度的降低而增加;無固定熔點，80~85℃開始軟化，130℃變為粘彈態，160~180℃開始轉變為粘流態;有較好的機械性能，抗張強度60MPa左右，沖擊強度5~10kJ/m2;有優異的介電性能。

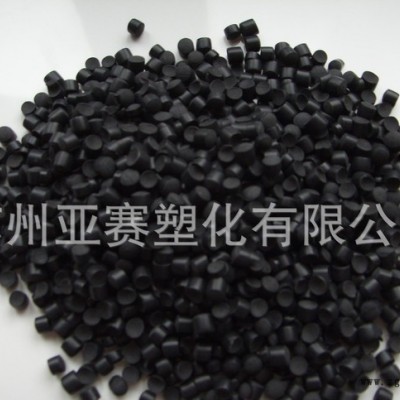

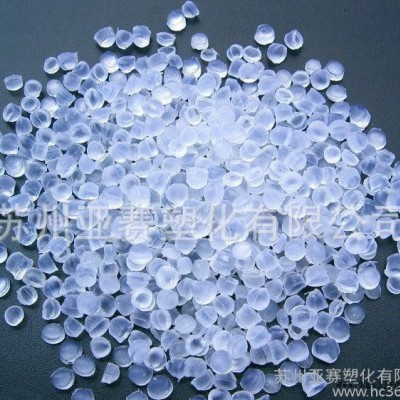

粒子圖片
PVC（聚氯乙烯）成型條件
硬質pvc
料管溫度：160-190℃
模具溫度：40-60℃
干燥溫度：80℃x2h
射膠壓力：700-1500kg/c㎡
密度：1.4g/c㎡
成型收縮度：0.1-0.5%
肉厚：2.0-50.mm
吸水率(24H)：0.1-0.4%
融度軟化點：89℃
熱變形溫度：70℃
軟質pvc
料管溫度：140-170℃
模具溫度：40-60℃
干燥溫度：80℃x2h
射膠壓力：600-1500kg/c㎡
密度：1.4g/c㎡
成型收縮度：0.1-0.5%
肉厚：2.0-50.mm
吸水率(24H)：0.1-0.4%
融度軟化點：85℃
熱變形溫度：55℃
用途說明PVC（聚氯乙烯）典型應用范圍
聚氯乙烯可由乙烯、氯和催化劑經取代反應制成。由于其防火耐熱作用，聚氯乙烯被廣泛用于各行各業各式各樣產品： 電線外皮、光纖外皮、鞋、手袋、袋、飾物、招牌與廣告牌、建筑裝潢用品、家俱、掛飾、滾輪、喉管、玩具、門簾、卷門、輔助醫療用品、手套、某些食物的保鮮紙、某些時裝等。
庫存圖片
PVC（聚氯乙烯/硬氯） 包裝與儲運條件
涂膜編織袋包裝，凈重25kg/袋。可用汽車、火車、輪船等運輸。貯運過程應防火、防水、防曬、防塵、防污染等。貯存應放于干燥、通風良好的倉庫中，防止陽光直接照射，不應露天存放，產品應分批隔距堆放。不應與化學品及易燃物同時貯存或裝運。
公司介紹
企業證書
售后說明
