東莞市雙幫塑膠原料有限公司

塑磁顆粒/注塑磁 /注塑釹鐵硼/塑膠磁鐵 /步進電機磁環/微型馬達磁瓦/儀表儀器傳感器磁環

M740(PPS注塑釹鐵硼）物性詳細說明

剩磁Br(mT)...................................................452

剩磁Br(G).....................................................4515

保磁力Hc(kA/m)............................................300

保磁力Hc(oe)...................................................3767

保磁力Hci(kA/m)............................................671

保磁力Hci(oe).................................................8431

**大磁能積, (BH)max(kj/m3)........................35.0

**大磁能積, (BH)max(MGOe).......................4.4

密度( g/cm3)......................................................4.61

流動性(g/10min.)condition270°C/5kg...........70

水份（ppm).......................................................16

彎曲強度........(mpa).........................................96.0

拉伸強度(mpa)................................................62.0

沖擊強度(kj/m3)...............................................9.0

收縮率(%)..........................................................0.4

熱變形溫度(°C)................................................

線膨脹系數(1/°C)............................................

注塑參數

射筒溫度H4(°C)...............................................315°C

射筒溫度H3(°C)...............................................355°C

射筒溫度H2(°C)..............................................360°C

射筒溫度H1(NH)(°C).........................................370 °C

磨具溫度(°C)..........................................................120°C

設定速度（mm/s).....................................................45

優點

高剩磁、高矯頑力、高磁能積、高性能價格比，容易加工各種尺寸及**小規格

NdFeB粘結永磁材料是由NdFeB磁粉加入粘合劑而制成。自1988年成功地開發此材料以來其發展相當的迅速、產量成倍地增長，它作為一種高性能的永磁材料，符合當代電子產品期短、小、輕、薄方向發展的潮流。

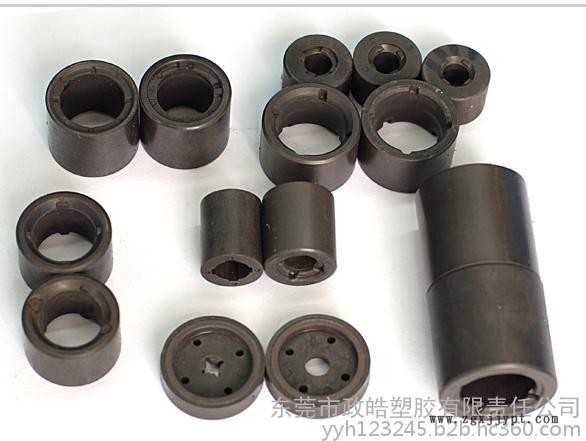

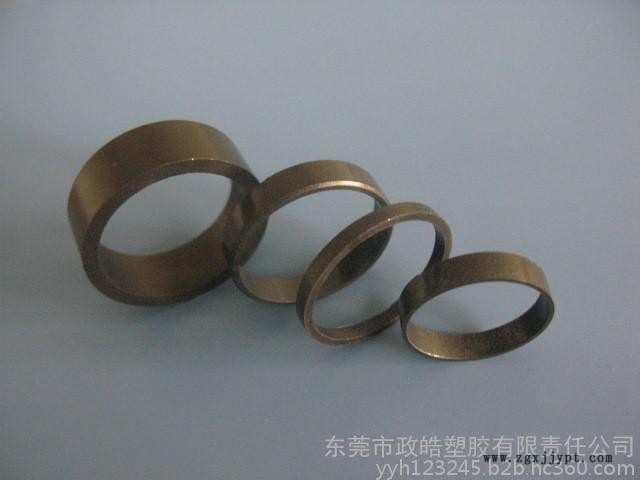

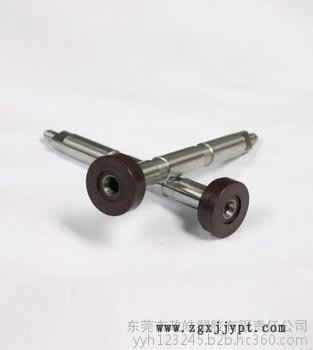

 釹鐵硼稀土永磁材料粘結注塑成型，產品兼有鋼性、彈性；可與金屬、塑料及其他鑲嵌件一次成型，簡化裝配，結實、牢固（不易脫落和變形）；可保證精度熱熔狀態充滿模腔，一模多件，密度均勻，磁場一致性好；塑料對磁粉的包覆，磁體具有較好的防腐性。此類產品為輻射多極充磁，由釹鐵硼磁粉與塑料、金屬墊片鑲嵌件（根據客戶產品需要而定）注塑成型，根據需要可內置不銹鋼彈簧及滾珠。

粘結釹鐵硼永磁材料的生產及應用開發較晚，應用面不廣，用量較小，主要用于辦公室自動化設備、電裝機械、視聽設備、儀器儀表、小型馬達和計量機械、在手機、CD-ROM、DVD-ROM驅動電機、硬盤主軸電機HDD、其他微特直流電機和自動化儀器儀表等領域應用廣泛。近年我國粘結釹鐵硼永磁材料的應用比例為：計算機占62%，電子工業占7%，辦公室自動化設備占8%，汽車占7%，器具占7%，其他占9%

按制造工藝可將粘接釹鐵硼成型工藝分成四類。壓制成型、注射成型、擠出成型和壓延成型，注射成型粘結磁體是當前粘結永磁中發展**、產品**多的一種成型工藝，日本是世界上**早研制開發注射成型釹鐵硼永磁體的**之一，產品成熟，已形成系列。

釹鐵硼磁體注射成型和燒結磁體以及模壓粘結永磁體相比有如下突出優點。

  1. 生產效率高，加工成本低。

  2. 可方便加工帶嵌件的磁體。

  3. 可成型更為復雜形狀且帶高公差要求的磁體。

  4. 可生產各種尺寸小，精度高的磁體。

  5. 化學穩定性和防腐性好。

  6. 密度低，力學強度高。

  7. 廢品可再生利用等。

塑料牌號太多，詳情請咨詢本公司相關業務人員13717397890尹生
