產地	青島膠州市
種類	板材擠出機
品牌	青島超豐
型號	PP/PE板材擠出生產線
螺桿數	單螺桿
可生產板材類型	PE板
可生產板材層數	單層板
板材寬度	1220-1400
板材厚度	2-20

PE/PP板材擠出生產線配置及報價

A、生產線主要技術參數概述：

a、   制品的原材料：PE/PP粒料或回收料

b、   制品的寬度：1220/1400mm，制品的厚度：2mm--20mm

B、生產線基本構成

1.120單螺桿擠出機型號SJ—120/33            一套

2.液壓換網器       型號HW120                   一套

3.衣架式板材機頭   （含兩套模口 ）               一套

4.三輥壓光機        型號SG450                  一套

5.輥溫（油）控制器 型號GWK3                  一套

6.冷卻排輥、裁邊   型號PG8000                 一套

7.對輥牽引機       型號GQY240                  一套

8.移動式橫向鋸割機 型號HQ2000                 一套

9.定長皮帶式輸送臺 型號ST2000                 一套

(已包含堆料臺、自動上料機)



生產線設備配置及技術參數

一、 擠出機



1、120擠出機       1臺

a、齒輪采用合金鋼并經磨齒處理，使整體具備減震、低噪音、耐磨、使用壽命長等優點。箱體內個潤滑點均采用強制潤滑方式，潤滑油配有高效水冷卻系統。（江蘇常州產，硬齒面塑機專用）

B、螺桿采用38CrMOALA優質氮化鋼，并經氮化處理，氮化深度：0.4-0.7mm，硬度≥740HV，脆性2級。

C、機筒采用38CrMoALA優質氮化鋼，并經氮化處理，氮化深度：0.4-0.7mm，硬度≥940HV，脆性2級。（浙江舟山產，高效擠出專用螺桿機筒）

d、加熱器采用陶瓷加熱器、每塊加熱器均開設散熱風道,不銹鋼保溫罩。（江蘇泰州產）

e、機筒散熱區：7區   7X250W

f、風機采用進口低噪音高效冷卻風機（型號：KF3型）。

G、驅動功率：132KW

H、控制形式：變頻控制（采用國內名牌變頻調速器）

i、螺桿直徑：120m   長徑比：33:1

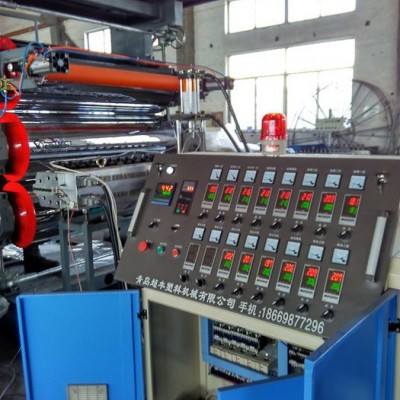

j、電器控制柜一套（立式單獨控制柜，操作方便。采用智能溫控儀，正泰低壓電器）



二、單流道雙孔板式快速換網器   1套（含液壓管、手動換向網、液壓回路、油泵）

a、換網器采用特殊的內部機構，保證密封性能良好

b、換網器各模體部分采用合金鋼，并經熱處理

c、換網器控制形式為液壓式控制

d、液壓控制功率：3hp-2.2KW

e、液壓缸徑：∮100mm

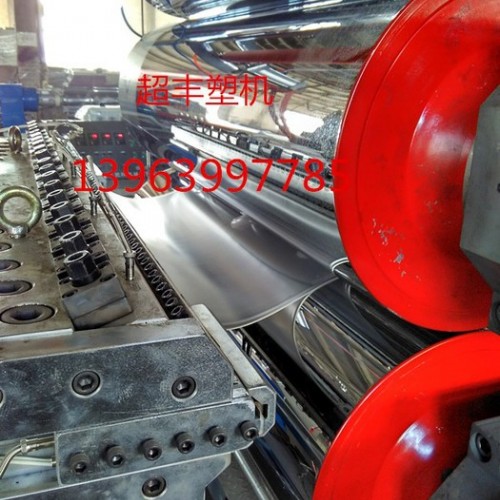

三、板材模具一套     （產地：浙江黃巖）

a、模具的有效寬度：1500mm

b、模具材料采用進口品牌優質耐熱合金鋼。

C、模具結構流道鍍硬鉻并鏡面拋光處理，并配輔微動螺釘調整。

d、加熱方式為加熱棒芯部加熱。每區加熱功率約3KW



四、三輥壓光機一臺

a、結構:立式三輥,三輥調距機構為蝸輪、蝸桿帶動絲桿機構，可手動+電動調節，并有兩端可同步也可單獨調節，調節范圍0-40mm;三輥架有四只可單獨調節高度的行走輪，可方便調節高度與水平

b、滾筒數量: 3支

c、滾筒直徑：∮450mm

d、滾筒長度：1500mm

e、滾筒的壁厚：≥30mm

f、輥筒：材料采用45#品牌鋼材，并經調質處理，硬度可達RC60-65

g、輥筒表面處理:鏡面精拋光處理

h、輥筒結構采用多層復合式快速交換運油系統，保證輥筒的恒溫。

i、輥筒的恒溫介質：油恒溫或水

j、溫系統采用三輥溫度分別獨立控制系統模式，三輥的溫度可分別任意調整，1.5kw泵三臺。

k、三輥的控制系統采用獨立控制系統模式采用名牌變頻控制系統獨立調速，

L、采用擺線減速機傳動系統，保證三輥運轉平穩

m、傳動功率2.2KWx3=6.6kw



五、排輥裝置一套

a、空送輥數量：26根

b、空送輥直徑：∮70mm

c、空送輥長度：1600mm

d、空送輥材質：不銹鋼

e、排輥裝置長度：10米

f、配裝優質合金裁邊刀一套，以便生產薄板時，切邊用。



六、牽引裝置一套

a、牽引膠輥：一組

b、牽引直徑：∮240mm

c、牽引長度：1500mm

d、牽引膠輥表面包耐腐蝕，耐溫、耐磨橡膠并拋光

e、減速傳動系統采用減速機傳動

f、驅動電機：2.2KW高扭矩?cái)[線電機，配2.2KW變頻器一臺

g、配輔三輥壓光機和牽引速度連調系統，配輔牽引機獨立調速系統

h、牽引夾緊方式：氣動

七、切斷機一臺

a、縱向鋸切裝置

配兩把縱向?qū)Ｓ脠A盤鋸刀，2.2kw專用鋸切電機。氣動控制據盤升降。可橫向調節門幅寬度，鋸切厚度3-30mm。

b、橫向鋸切裝置

配一把橫向?qū)Ｓ脠A盤鋸刀，2.2kw專用電機，氣動壓料夾緊。鋸切保證與牽引同步。自動編碼器計長，可手動也可自動控制。



八、皮帶輸送機
