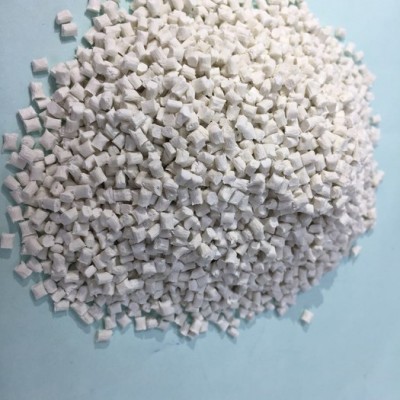

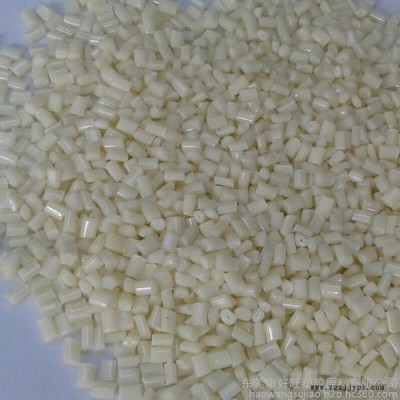

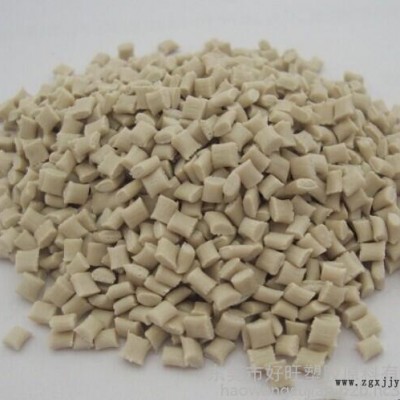

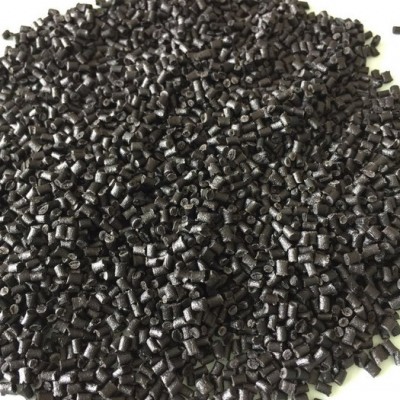

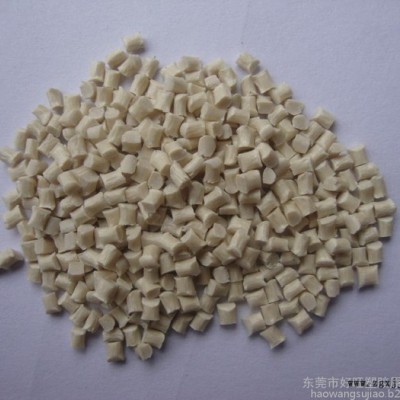

性能在一些主要方面超過標準尼龍，其優點包括:在干燥和潮濕下提供相同的強度和韌性，與標準尼龍相比，在更高的溫度下仍然保持有效的強度和韌性。易于加工----良好的流動性，熱穩定性和較低的模具腐蝕性;具高熱穩定性及高潤滑性之高性能尼龍，低吸水率(1%，其它常見高溫尼龍為2.6%以上)﹑低翹曲﹑耐化學品﹑高尺寸穩定性材料，可于0.75mm厚度下達到94V-0之效果。PA9T的玻璃化溫度較高(125℃)和高結晶性使其在高溫下仍保質良好的韌性，優于PA66和PA46，耐摩性和摩擦系數小都大大優于其它尼龍，甚至超過POM和LCP。PA9T另一個極佳的性能是耐化學品和油、醇、酸和二氯化鈣、熱水和其它流體，幾乎超過所有PA，僅比PPS略差，而對燃油的阻隔性是PA6和PA12的十倍，接近ETFE(乙烯-四氯乙烯共聚物)水平，這些優良性能使PA9T十分適用于汽車機罩制品。PA9T有不含玻纖及含玻纖(33%, 45%, 50%)和防火等規格，對于汽車機罩、電氣電子產品等市場應用極具發展潛力。

1:尼龍系列樹脂中，吸水性最低。

2:尺寸安定性不會因吸水造成尺寸變化及機械強度下降。

3:高耐熱性，280 度過錫測試不會產生氣泡，也適用較高使用溫度之無鉛焊錫。

4:流動性佳，適用在薄肉成形。

5:低瓦斯氣，比其它尼龍樹脂少較不容易污染及腐蝕模具，延長模具使用。

6:結晶速度快，冷卻時間短。

7:在高溫環境中，機械強度，剛性下降較少，接合線強度，回收性佳。

包裝材料使用了鋁制防濕袋，開封后可立即進行成型加工。但是，開封后自然放置的顆粒會因吸濕而導致含水量上升，需要進行重新干燥。關于重新干燥的條件，如果使用熱風干燥機，則請以120℃、5小時左右為參考標準。此外，干燥溫度的上限推薦140℃、干燥時間推薦4小時以內。

成型條件:

熔點:306℃

推薦料筒溫度:310~330 ℃

玻璃轉化溫度:125℃

推薦模具溫度130-150℃

1、干燥:130℃ /3-4小時之間

2、注塑溫度:290~310℃

3、模 溫:130~150℃

主要是用于各種電子產品,連接器,接插件,卡座方面的產品等!適用于需過SMT之電子連接器(特別適合無鉛錫焊)廣泛用于計算機、數碼相機、手機等。PA9T在個人電腦、數碼相機、手機等電子設備領域充分發揮所具有的耐熱性，被廣泛應用在內存連接及充電用的插入口(連接器)。加上由于環境問題，在進行電子零件的焊接時，使用不含鉛的"無鉛焊錫"已被廣泛普及，因此日本可樂麗GENESTAR的高耐熱性也更加得到廣泛好評。PA9T除了耐熱性、滑動性之外，還要以耐藥品性作為重點，積極推進本產品在汽車零件等更廣泛領域中的應用。
