壁厚	1.5mm
材質	不銹鋼
產地	河南
公稱直徑	100mm
規格	DN100
接管口徑	1/4mm
類型	直通式
耐溫	250℃
耐壓	1.6MPa
認證	CCC
適用范圍	管道連接
壽命	一年
特性	減震
應用范圍	化工、建筑、給水、排水、石油
用途	自來水管
種類	接頭
重量	20kg
安裝形式	焊接式
連接型式	法蘭連接
經營模式	自產自銷
品牌	萬瑞管道
型號	KXT
加工定制	是

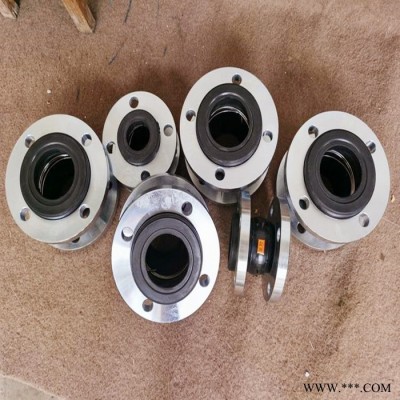

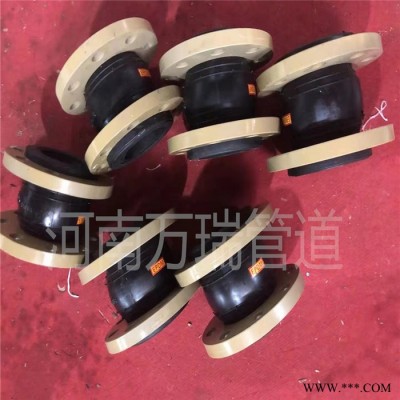

 橡膠接頭的型號為：KXT，又稱避震喉、橡膠接頭、軟接頭。



橡膠接頭執行標準是：GB98S102-101（原標準為98S657）

或CJ/T208-2005標準   橡膠接頭的主要作用是根據管道的熱脹冷縮而起到補償管道的作用，并可以降低管道的震動和噪音，從根本解決各種管路的接口位移，軸向伸縮及不同心等問題   橡膠接頭的法蘭為松套法蘭，材質可以是鑄鋼，碳鋼和不銹鋼；鑄鋼法蘭的表面處理為噴塑，但是法蘭有氣孔和沙眼，適合用在一般介質為水，壓力低的管道中；碳鋼法蘭的表面處理為鍍鋅，為鋼板一次鍛壓而成，又稱鍛打法蘭，材質好，一般使用于介質為水、熱水管道中，耐壓性強；不銹鋼法蘭一般采用304不銹鋼，耐腐蝕、耐酸堿，使用與介質為：海水、弱酸、弱堿的管道中。   橡膠接頭的介質可以是：水，熱水，海水，空氣，弱酸，弱堿，油等。   橡膠接頭球體的材質一般為天然合成橡膠，也可以是：丁晴橡膠，硅橡膠，三元乙丙橡膠等，天然合成橡膠使用與介質為水的管道中，丁晴橡膠使用與介質為油的管道中，硅橡膠使用與弱酸堿的管道中，三元乙丙橡膠使用與熱水的管道中。   橡膠接頭的安裝方便簡單，因法蘭與主體不粘連，法蘭可以360度旋轉，不會因?yàn)閷?duì)方管道法蘭已焊接或固定而引起的安裝問題，單安裝時需要將螺栓對角上緊   橡膠接頭的注意事項：因橡膠接頭的主體為橡膠，所以避免與鋒利的金屬接觸，以避免刺破球體；也不能在日照強烈，使用介質不穩定的環境中使用，以避免影響使用壽命；在遇到管道壓力過高時還應該在元橡膠接頭上加限位裝置。

可曲撓橡膠接頭又稱作減振器、管道減震器、避震喉、軟接頭等，是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭，它的性能特點有： 1、體積小、重量輕、彈性好、安裝維修方便。 2、安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。 3、工作時可降低結構傳遞噪音，吸振能力強。 4、我公司自主研發的內無縫高壓橡膠接頭，在耐高溫、耐酸堿、耐油的管道中更有效地防止了腐蝕性介質對橡膠接頭內壁的侵蝕，提高了使用壽命。使用范圍：由 于可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。 使用說明：1、高層給水使用本產品，必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。

技術條件(兩種類別)

項目 型號 KXT-1 KXT-2 KXT-3 工作壓力MPa(kgf/cm2) 1（10） 1.6（16） 2.5（25） 爆破壓力MPa(kgf/cm2) 2（20） 3（30） 4.5（45） 真 空 度KPa(mm/Hg) 53.3（400） 86.7（650） 100（750） 適 ?用? 溫? 度℃ -15℃～115℃特殊可達-30℃～160℃ 適 ?用? 介? 質 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。

公稱通徑 長度  L 螺栓數 螺栓直徑  mm 螺栓孔中心  (圓直徑mm) 軸向位移mm 橫向位移  mm 偏轉角度  a1+a2 mm 英寸 伸長 壓縮 32 1.25 95 4 18 100 6 9 9 15 40 1.5 95 4 18 110 6 10 9 15 50 2 105 4 18 125 7 10 10 15 65 2.5 115 4 18 145 7 13 11 15 80 3 135 4 18 160 8 15 12 15 100 4 150 8 18 180 10 19 13 15 125 5 165 8 18 210 12 19 13 15 150 6 180 8 23 240 12 20 14 15 200 8 200 8 23 295 16 25 22 15 250 10 230 12 23 350 16 25 22 15 300 12 245 12 23 400 16 25 22 15 350 14 255 16 23 460 16 25 22 15 400 16 255 16 25 515 16 25 22 15 450 18 255 20 25 565 16 25 22 15 500 20 255 20 25 620 6 25 22 15 600 24 260 20 30 725 6 25 22 15 700 28 260 24 30 840 16 25 22 15 800 32 260 24 34 950 16 25 22 15 900 36 260 28 34 1050 6 25 22 15 1000 40 260 28 34 1160 18 26 24 15 1200 48 260 32 41 1380 18 26 24 15 1400 56 350 36 34 1560 20 28 26 15 1600 64 350 40 34 1760 25 35 30 10 1800 72 350 44 41 1970 25 35 30 10 2000 80 420 48 48 2180 25 35 30 10 2200 88 580 52 48 2390 25 35 30 10 2400 96 610 56 48 2600 25 35 30 10 2600 104 650 60 54 2810 25 35 30 10 2800 112 680 64 54 3020 25 35 30 10 3000 120 680 68 54 3220 25 35 30 10 注：1、特殊要求可來函來圖定制，法蘭按《全國通用給排水標準圖集》，其它按HG/T2289-92。 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa,DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa,法蘭按0.6MPa壓力選取。 4、高層給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。
