加工定制	是
種類	壓力
材料	金屬
材料物理性質	半導體
材料晶體結構	單晶
制作工藝	集成
輸出信號	模擬型
防護等級	IP65
線性度	0.12（%F.S.）
遲滯	0.15（%F.S.）
重復性	0.14（%F.S.）
靈敏度	0.25
漂移	0.12
分辨率	0.25
品牌	哲遠
型號	PT124-50MP-M14

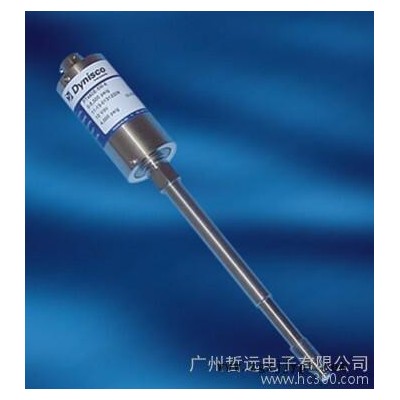

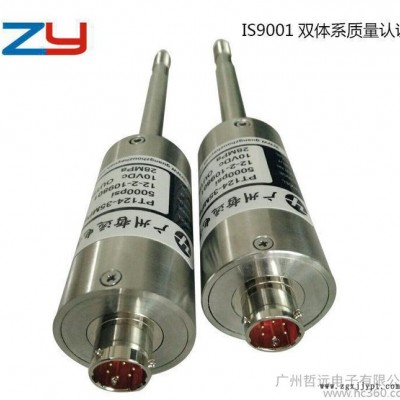

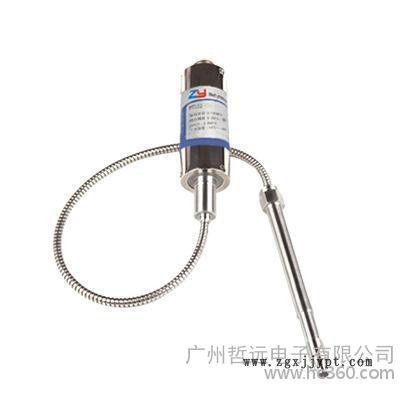

熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器高溫熔體壓力傳感器，應用于常規條件下的高溫熔體、流體、氣體的壓力測量與控制領域。熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器廣泛應用于石油化工、化纖紡機、無紡布、非織造布、塑料、橡膠、擠出設備等行業。熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器具有準確度高、穩定性好、輸出信號大、動態性佳、通用性強等優點。具有準確度高、穩定性好、輸出信號大、動態性佳、通用性強等優點。PT124系列公制M14*15螺紋探頭。熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器項目參數壓力量程  中小量程：0 ～ 0.5MPa / 1MPa / 2.5MPa / 5MPa / 10MPa 之內任選；常規量程：0 ～ 15MPa / 20MPa / 25MPa / 30MPa / 35MPa / 40MPa / 50MPa 之內任選；超大量程：0 ～ 60MPa / 70MPa / 80MPa / 100MPa / 150MPa 之內任選；準 確 度：±1.0% FSO；輸出信號：2mV/V、3mV/V、3.3mV/V 供電電壓：10（6～12）VDC 信號引出：六芯鍍金進口接插件；五芯接插件校準方式  80% FS；探頭耐溫  400 ℃；溫度漂移  ≤ 0.3 MPa / 100℃；電氣連接  五芯傳感器專用接插件(SX12)；機械連接  默認采用英制1/2“-20UNF 螺紋；防腐耐磨涂層  適用于高濃度粗糙介質的壓力測量，可提高使用壽命3～5倍 (可選配置)；測溫配置  此型號無測溫配置。如需測溫測壓一體請參閱PT131系列。

一、       安裝前注意事項

1.傳感器的安裝

傳感器的膜片是**容易損壞的部位，在安裝之前請不要隨意脫落其保護帽，同時在安裝時要注意保護傳感器的膜片。安裝孔的加工要根據安裝孔尺寸圖及尺寸表的技術要求加工，避免因安裝孔不標準引起的膜片擦傷影響傳感器正常工作。

2.傳感器的拆除

安裝時要保證安裝孔內沒有遺留的金屬異物或塑料，在清理擠出機之前應將所有的傳感器從機器上拆下。只有當聚合物成灼熱的70-80℃熔融狀態下才能拆下傳感器，拆下后立即用軟布將傳感器探頭膜片擦凈。同時可以提供安裝孔的專用清潔工具來清理殘留在孔內的物料以方便下次安裝。

3. 熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器關于啟動

設備啟動前要保證充分的加熱和熔化時間，以確保擠出機械工作前傳感器的膜片部位的所有物料都處于熔化狀態。

4.安裝位置

傳感器的探頭部分可耐高溫，但是外殼耐溫需在80℃以下，所以在安裝使用過程中一定要注意將安裝好的傳感器外殼部分固定在室溫環境中。外殼與高溫區域隔離有利于提高傳感器的測量精度和使用壽命。



5. 熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器過載影響

在實際壓力控制過程之中**在額定壓力之內，雖然傳感器有一定的過載能力，但長時間的過載將影響傳感器的測量精度和使用壽命。

6. 熔體壓力傳感器，發泡機械高溫壓力傳感器，塑料擠出機壓力傳感器傳感器的電氣連接

在電氣連接過程中，變送器的信號輸出連接電纜必須單獨通過布線槽進行連接，避免現場的干擾。
