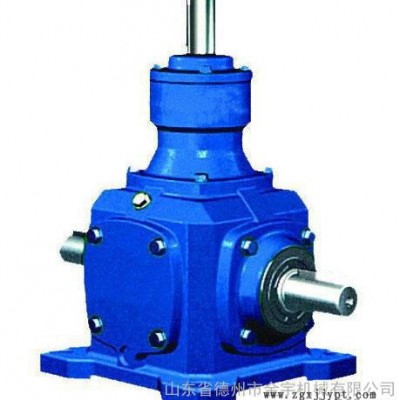

SP系列錐齒輪換向器有SPL、SPS和SPV三種型，SPL用于減速傳動，SPS用于增速傳動，SPV為換向器串聯時選用，齒輪采用低碳合金鋼，齒面滲碳淬硬。 該系列換向器適用于起重、運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。

www.sdjysg.com

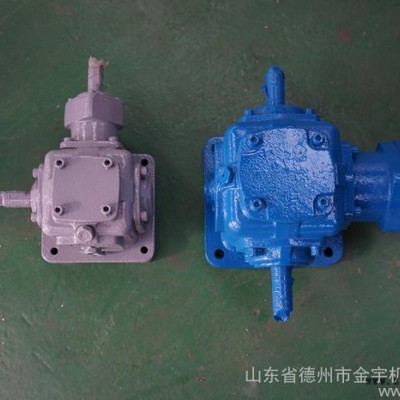

本公司供應轉向箱，品牌金宇，型號sps。質量保證，歡迎咨詢洽談。

SPV型換向器，可通過加強的整軸d2傳遞更大扭矩，特別推薦此型號換向器作為多只串連且每只換向器通個輸入軸d1輸入扭矩的場合使用，另外，SPV型換向器還可用在輸出軸d2承受一定徑向力的場合。

SP系列圓錐齒輪轉向箱選用：

    1、確定輸入功率；

    1.1、按輸入功率選擇換向器

      轉向箱的負載功率為P2。當轉向箱每小時啟動次數小于20次，尖峰負荷為額定負荷的1.5倍時，轉向箱的許用輸入功率計算公式為P2n=P2×KA×s。當轉向箱每小時啟動次數為21-60次，轉向箱的許用輸入功率計算公式為P2n=1.2×P2×KA×s。經計算所得的P2n必須小于或等于換向器額定輸入功率Pn

    1.2、熱功率校核

    轉向箱應經熱功率校核計算，散熱功率不夠時須加冷卻裝置。

    如果轉向箱的負載功率P2大于其熱功率PG，必須加冷卻裝置。熱功率PG是按照環境溫度為20℃、每天動轉10小時、小時負荷率為**時給出的。校核熱功率時須用P2乘環境溫度系數f1和小時負荷系數f2，計算結果如果大于熱功率表中PG數值，則轉向箱必須采取冷卻措施。

    2換向器選用步驟：

    （1）選擇換向器的類型；

    a、確定原動機類型；額定輸入功率P1；輸入轉速n1；

    b、確定負載類型、其功率P2和轉速n2；

    c、確定所需的傳動比i=n1/n2。

    （2）原動機和工作機的工況

    a 、確定原動機和按表11確定換向器的載荷類型；

    b、確定平均每日工作小時數；

    c、每小時啟動次數及小時負荷率；

    d、按表8確定換向器安全系數s。

    （3）換向器使用環境

    a、環境溫度℃；

    b、安裝空間、灰塵、濕度及周圍溫度（輻射熱）對換向器的影響。

    （4）原動機和換向器的連接方式

    a、原動機與換向器連接方式（用柔性聯軸器連接、三角帶或扁平皮帶連接）；

    b、輸入軸的徑向力。

    （5）換向器輸出部分連接

    a、通過柔性聯軸器連接或浮動的齒式聯軸器連接；

    b、附加在輸出軸上的徑向力。

    （6）換向器安裝方式

    a、確定換向器在原動機和工作機之間的安裝形式。

    （7）是否用于增速

    （8）水冷方式

    a、冷卻水為自來水或海水；

    b、進水溫度
