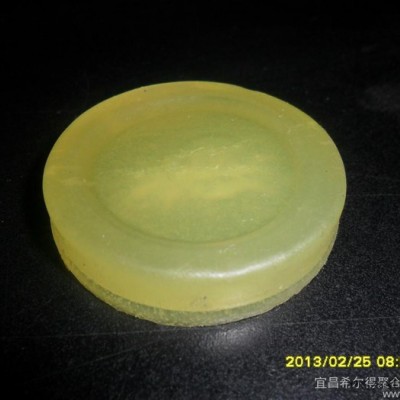

品名品名：涂刷型液體聚氨酯橡膠

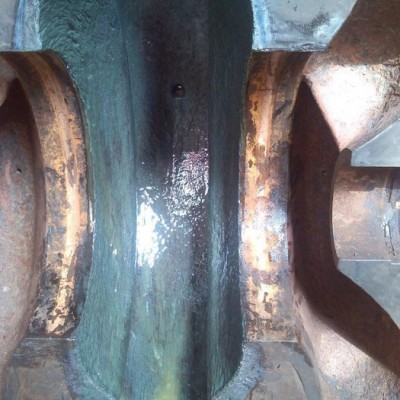

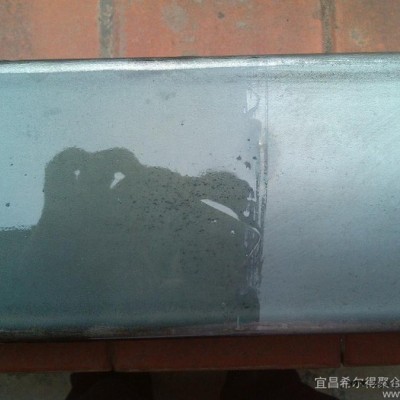

使用機理：雙組分液體，混合后在常溫常壓下實現固化。能在鋼鐵、混凝土、樹脂、橡膠、木材等多種材質表面形成一層光滑、致密、柔韌的封閉橡膠涂層，隔絕空氣、水分和酸堿等介質。同時橡膠涂層具有良好的耐侯性、延展性、耐酸堿鹽腐蝕及耐磨性能，能保證橡膠涂層長期發揮作用。成型后橡膠涂層效果優于熱硫化成型橡膠，且工藝更簡便更環保。能夠在低溫氣候條件下使用。（產品圖片中為使用液體聚氨酯橡膠在鋼板上直接涂刷，固化成型為一層光滑的橡膠耐磨涂層）。

牌號：SG305-C3

性能指標：

外觀：     甲組份，無色透明液體

                乙組份，淡黃綠色透明液體

比重：   1.00~1.05

固含量： ＞90%

吸水率： ≤0.5%

粘度：   2000~5000

粘接強度： 與砼粘接Mpa＞4.0MPa

          與鋼鐵粘接＞2.0MPa

拉伸強度： ≥1.9MPa

剪切強度： ＞300N/cm3

剝離強度： ≥150N/2.5cm

斷裂伸長率： ≥200%

邵氏硬度： 40~90

磨損率：     ＜0.2%

鹽霧試驗： 1000h無變化

耐老化性能：紫外光照下加速老化，240 h無變化

使用環境溫度 ：  零下40~零上120℃

固化時間：   初凝1~2小時，終凝20~24小時

           快速性初凝10~15分鐘，終凝2小時

生化行：   無明顯氣味、無毒

耐介質試驗

沸水(24h)                                       通過

耐油性（煤油、室溫、7d)          通過

30%硫酸（室溫、90d)               無變化

30%燒堿（室溫、90d)               無變化

30%鹽水（室溫、90d)               無變化

10%鹽酸（室溫、90d)               無變化

原油（80℃、90d)                        合格

汽油（常溫、90d)                        合格

柴油（常溫、90d)                        合格

煤油（常溫、90d)                         合格
