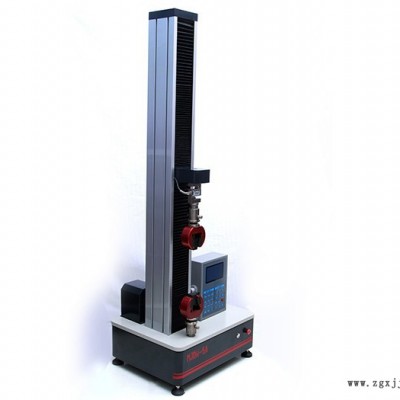

一、5KN塑料軟管強度測試儀、塑料軟管拉力試驗機產品介紹：
1. 主機結構：
采用單柱結構，單空間形式，鋁合金外罩。由高精度滾珠絲杠與精密直線導軌組成高強度主機框架，各零部件均為加工中心一次性加工而成，保正主機的尺寸公差及整機的精度。
2. 電器系統：
采用國內知名品牌電器件，安全可靠，并設有過載保護、過熱保護、漏電保護，配置光電式接近開關，急停按鈕，從而避免操作失誤所造成的損失。
3. 測控系統
采用試驗機行業內知名品牌數顯控制器，高精度負荷傳感器及位移傳感器，從而實現控制精確，響應頻率高，示值準確。并能實現各種材料的檢測，例如：金屬、橡膠、塑料、彈簧、木材、編織物、絲線等。
4. 夾具
配備各種夾具適合小負荷試驗，滿足不同材料的拉伸、壓縮、彎曲、剪切、剝離等試驗。
二、5KN塑料軟管強度測試儀、塑料軟管拉力試驗機主機參數：
| 序號 | 項目名稱 | 技術參數和指標 |
| 1 | 試驗力 | 5KN（可選：1KN、2KN） |
| 2 | 有效測力范圍 | 2%～100%F·S（全程不分檔） |
| 3 | 力值精度 | 優于示值的±1% |
| 4 | 位移分辨率 | 0.001mm |
| 5 | 位移精度 | 優于示值的±1% |
| 6 | 速度范圍 | 0.001mm/min～500mm/min無級調速 |
| 7 | 速度精度 | 優于示值的±1% |
| 8 | 變形測量范圍（大變形引伸計） | 10-1000mm |
| 9 | 變形測量精度 | 優于示值的±1% |
| 10 | 有效拉伸空間 | 800mm（可定制） |
| 11 | 外形尺寸 | 500*398*1505 （mm） |
| 12 | 主機質量 | 約100kg |
三、5KN塑料軟管強度測試儀、塑料軟管拉力試驗機主機配置：
| 序號 | 項目名稱 | 技術參數和指標 | 數量 |
| 1 | 主機框架 | 濟南邁捷單柱式、單空間結構 | 1臺 |
| 2 | 電機及驅動系統 | 步進電機 | 1套 |
| 3 | 減速系統 | 同步帶 | 1套 |
| 4 | 滾珠絲杠副 | 高精度滾珠絲杠 | 1套 |
| 5 | 負荷傳感器 | 5kN負荷傳感器 | 1只 |
| 6 | 光電編碼器 | 1000線 | 1只 |
| 7 | 拉伸附具 | 平鉗口： 0-8（mm） | 1套 |
| 8 | 其他附具（選配） | 壓縮、彎曲、剪切、剝離等 | 1套 |
| 9 | 引伸計（選配） | 濟南邁捷大變形引伸計DBX-1000 | 1套 |
| 10 | 打印機（選配） | 微型打印機 | 1套 |
| 11 | 控制系統 | 國內知名品牌數顯表 | 1套 |
四、軟件介紹
ARM801型試驗機控制器由主控板，鍵盤，顯示驅動板組成，如下圖所示，主控板采集力和位移信號，根據試驗規程，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器，功能強大，運算速度快，下面將根據信號接線具體說明
主控板同時連接鍵盤和顯示驅動板，用來接收鍵盤命令，輸出顯示信息。鍵盤可以是按鍵鍵盤，也可以是薄膜鍵盤
液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。
測控儀的正面可分為兩個部分：液晶顯示部分、鍵盤。圖形如下：
4.1面鍵各部功能介紹：
液晶顯示屏：顯示力值、峰值, 位移、速度、提示等。
鍵盤：配合液晶使用，用于控制操作和各參數值的改變，以及控制電機的運行。
4.2各按鍵介紹:
名稱及功能:
[↑]、[↓]，[←]兩鍵配合[標定]、[設置]用于選擇和修改數據，下面在其他鍵的功能介紹中穿插進行示例說明。
[設置]，按[設置]鍵將顯示
這也是開機后直接進入的狀態。其中第一行反白顯示，表示默認的是第一行，按[↑]、[↓]鍵可在三個選項里變換，選中其中一項后按[設置]鍵后顯示
最后兩行是操作提示，其中第一行反白顯示，表示默認的是第一行，按[↑]、[↓]鍵可在多個選項里變換，這些選項都是前一步選擇所需要的參數，前一步的選擇不同，本屏選項的內容和數目也不同。用[↑]、[↓]鍵選中某個選項，則該選項反白顯示，這時按[設置]鍵，則該選項內容的最后一位閃爍顯示，表示該位可以修改，按[↑]、[↓]鍵則該位在0-9之間變化，按[←]鍵則前移一位閃爍顯示，該項的內容修改完畢后按[設置]鍵，則數字停止閃爍，整個參數項繼續反白顯示，這時按[↑]、[↓]可以選擇其他參數項。當所有的參數修改完畢后按[復位]鍵，則保存剛才所有的修改并進入到正常試驗狀態
設置參數說明：設置參數共10項或更多項（隨功能不同而變），
普通拉伸試驗時
以一定的速度加力直到試樣破壞
進行試驗前，先設置好試驗參數，拉籪或壓碎自動停機，自動記錄最大力，最大強度，最大變形率，還能自動求出屈服強度。
設置參數是：
1.試驗速度，當按試驗鍵后，橫梁以該速度移動進行加力
2.試樣受力截面類型，0-圓形，1-矩形，2-其它
3.試樣長度，計算變形率用，斷裂時的最大變形除以長度等于變形率
4.試樣直徑，根據直徑自動計算面積，計算最大強度時用，最大力除以面積等于最大強度，若設為0，該參數無效。僅對圓柱形試樣有效
5.寬度，僅對長方體試樣有效
6.厚度，僅對長方體試樣有效
7.面積，指試樣受力的截面積， 計算最大強度時用，最大力除以面積等于最大強度，只有試樣類型為2時，才使用本參數。
8.彈性段低點力，求彈性模量時用，可設為試樣最大力的10%左右。
9.彈性段高點力，求彈性模量時用，可設為試樣最大力的20%左右。
10.屈服系數，求屈服強度時用，默認0.3，范圍0.1-0.5，屈服系數越小，屈服強度越偏高。
11.屈服后速度。對于金屬材料，在求屈服強度時，一般速度比較慢，屈服強度求出以后，需要快速拉斷，這時就需要本參數。若本參數小于試驗速度則無效。
12.破型后繼續行程，有的試驗要求在試樣拉斷后繼續運行一定的距離，這時就需要本參數。若設為0則無效。
13.加力時移動方向0-向下，1-向上
14.力單位，0->N,1-kN,2->kg
15.小數點位數，0/1/2/3
16.是否使用引伸計，0為不用
17．傳感器編號，0或1，本儀器支持互換使用兩個力傳感器 ，
18.力傳感器換向否，0-不，1-換向。必須保證試驗時力為正值。
19編號，每進行試驗一次，該數自動加一。例如若已經進行了20次試驗，想重做第15次試驗，要先把編號該為14，按試驗鍵做完試驗后再把編號改為20.
20.預緊力， 若預緊力設為50N，則表示當力為50N時試樣變直，從這時開始作為計算變形的起點,默認為0.1N
21.破形判斷起始力，當大于該力時才進行破形判斷
22.破型與峰值的百分比，例如60，表示力減小到峰值的60%表示彈簧斷裂。
23.是否返回，0表示試驗完成時橫梁不返回，1表示試驗完成時橫梁以返回速度自動返回
24.返回速度，拉斷或壓碎試樣后，橫梁以該速度返回
25.返回提前減速位移mm,調整此數可使返回時的位置準確。
26分組數，最大500。例如設為20，當試驗進行20次后會提示分組試驗完成，提示進行打印。打印后編號重新從0開始計數。
27.X軸坐標,最大變形。恰當地設置此數，可以使液晶屏上的試驗曲線美觀。一般地，從試驗開始到試驗完成，變形有多大這里就填多少，即使填寫不合適也對試驗結果無影響，只是曲線顯示 夠美觀而已。
28.曲線Y軸坐標(N),恰當地設置此數，可以使液晶屏上的試驗曲線美觀。一般地，這里可以設的比最大試驗力稍微大一些即可。即使填寫不合適也對試驗結果無影響。
