型號：KDF； 加工定制：是； 材質：橡膠； 規格：DN150-3000； 公稱直徑：150-3000mm； 連接型式：法蘭； 適用范圍：水、弱酸堿； 公稱通徑 (DN)：1200； 軸向伸長(mm)：18； 軸向壓縮：26； 橫向位移 (mm)：24； 偏轉角度 (a1+a2)°：15°

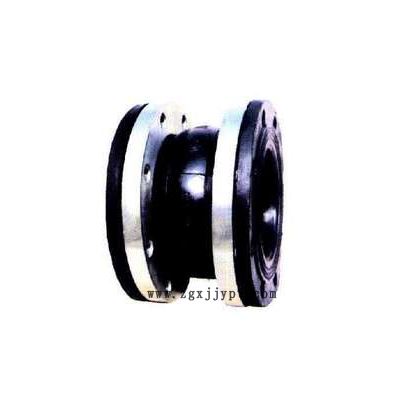

產品介紹： 　　KDF型可曲撓高壓橡膠接頭是由織物增強的橡膠主體與金屬法蘭或絲扣活接頭組成，用于管道減震降噪、補償位移。KDF型是指翻邊高壓橡膠接頭，與它相關的有：JGD型單球體橡膠接頭、JGD-A型雙球體橡膠接頭、JGD-B型絲扣連接雙球體橡膠接頭等，它是一種高彈性、耐介質性和耐氣候性的管道接頭。它又被稱作橡膠軟接頭、減振器、管道減震器、避震喉等，只是叫法不同，但都指的是KDF型可曲撓高壓橡膠接頭。 　　該產品主要是大規格、大口徑、高壓力橡膠接頭，“KDF-DN3000特大型柔性高壓橡膠接頭”獲得河南省科技廳“高新技術產品證書”，并被確認為“河南省科學技術成果”。該產品是我公司的專利產品，專利號：98210707.2。主要特點是球體帶有包邊橡膠法蘭，既可以增加與金屬管道連接時的密封性，又增加使用過程中產品的壓力，防止因橡膠接頭受高壓而拉脫。
[特　　點]：具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。
[使用范圍]：可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統，使用單位如電廠、水廠、鋼廠、自來水公司、工程建筑等。
[適用介質]：普通型用于輸送－15℃～80℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～120℃以上的上述介質或油、濃酸濃堿、固態物料。

主要材料：

序號	名稱	材料
1	內、外層膠	NR、NBR、EPDM
2	主體骨架	尼龍簾布
3	增壓環	多股鋼絲繩
4	法蘭	Q235

技術條件：

型號	KDF-1	KDF-2	KDF-3	KDF-4	KDF-5
工作壓力 MPa(Kgf/cm2)	0.6(6)	1(10)	1.6(16)	2.5(25)	4.0(40)
爆破壓力 MPa(Kgf/cm2)	1.8(18)	3.0(30)	4.8(48)	5.5(55)	6.5(65)
真空度 KPa(mmHg)	32(240)	53.3(400)	86.7(630)	100(750)	115(830)
適用溫度℃	-15~80 特殊可達-30~120
適用介質	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。

主要數據：

公稱通徑 (DN)		長型					短型
		長度 L (mm)	軸向位移		橫向位移 (mm)	偏轉角度 (a1+a2)°	長度 L (mm)	軸向位移		橫向位移 (mm)	偏轉角度 (a1+a2)°
mm	英寸		伸長	壓縮				伸長	壓縮
150	6	180	12	20	14	15°	150	10	18	12	12°
200	8	210	16	25	22	15°	150	10	18	12	12°
250	10	230	16	25	22	15°	200	14	20	18	12°
300	12	245	16	25	22	15°	200	14	20	18	12°
350	14	255	16	25	22	15°	200	14	20	18	12°
400	16	255	16	25	22	15°	200	14	20	18	12°
450	18	255	16	25	22	15°	200	14	20	18	12°
500	20	255	16	25	22	15°	200	14	20	18	12°
600	24	260	16	25	22	15°	200	14	20	18	12°
700	28	320	16	25	22	15°	200	14	20	18	12°
750	30	260	16	25	22	15°	260	16	25	22	15°
800	32	340	16	25	22	15°	260	16	25	22	12°
900	36	370	16	25	22	15°	260	16	25	22	12°
1000	40	400	18	26	24	15°	260	16	25	22	12°
1200	48	420	18	26	24	15°	260	16	25	22	12°
1400	56	450	20	28	26	15°	350	18	24	22	12°
1500	60	500	20	28	26	15°	300	18	24	22	12°
1600	64	500	25	35	30	10°	350	18	24	22	8°
1800	72	500	25	35	30	10°	500	22	30	25	8°
2000	80	550	25	35	30	10°	450	22	30	25	8°
2200	88	400	25	35	30	10°	400	22	30	25	8°
2400	96	610	25	35	30	10°	500	22	30	25	8°
2600	104	650	25	35	30	10°	550	22	30	25	8°
2800	112	680	25	35	30	10°	550	22	30	25	8°
3000	120	680	25	35	30	10°	550	22	30	25	8°

　　注：1、特殊要求可來圖來函定制,法蘭按JB81-59選取。
　　2、DN150-1200,PN=1MPa。
　　3、DN150-600,PN=1.6MPa。
　　4、DN700-1400,PN=0.6MPa。
　　5、DN1600-2800 PN=0.25MPa,法蘭按0.6MPa連接選取。
　　6、高層給水使用本產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。固定支撐或托架的力必須大于軸向力，否則也應安裝防拉脫裝置。
